Blech stanzen bis zu 6mm bei Baustahl & 8mm bei Alu

Die Kombination von der blitzschnellen und vielseitigen Stanztechnologie und dem flexiblen Laserschnitt ist in einer Maschine vereint. So erfüllen wir anspruchsvollste Anforderungen an Qualität, Produktivität und Flexibilität. Ein Genuss von höchster Dynamik und beinahe kratzerfreie Stanz- und Laserbearbeitung. In einem Schritt ist eine einzigartige Umformfähigkeit und Gewindeschneiden möglich.
Wir bearbeiten für Sie: Baustahl bis 6 mm; rostfreier Stahl bis 6 mm; Aluminium bis 8 mm, Arbeitsbereich bis 3000 x 1500 mm. Dank einer leistungsfähigen Automatisierung mit vollautomatischer Beschickung vom Hochregallager, SortMaster Pallet für die vollautomatische Be- und Entladung, ToolMaster für den vollautomatischen Werkzeugwechsel und dem GripMaster für vollautomatisches Restgitterhandling sind wir Ihr Partner auch bei grossen Serienarbeiten.

Welche Technik steckt dahinter?

Stanzen bezeichnet ein Trennverfahren, bei dem ein Blech in einem Hub durchtrennt wird. Mit einzelnen Hüben erstellt man Formen im Teil, zum Beispiel runde Löcher, und bearbeitet Aussenkonturen. Mittlerweile sind die Möglichkeiten einer Stanzmaschine jedoch viel vielfältiger als ein reiner Zuschnitt von Blechteilen. Es sind Umformungen, Gewindeschneiden und Gewindeformen sowie Markierungen machbar. Auch Abkanten kleiner Laschen sind möglich. Zudem gibt es auch kombinierte Bearbeitungsmaschinen, welche Stanz- und Laserbearbeitungen ausführen können. Damit können mehr Bauteile komplett auf einer Maschine hergestellt werden. Im oberen Bereich wird das Material beim Stanzen zuerst verformt, dann geschnitten und im unteren Bereich dann gebrochen.

Ästhetik

Beim Stanzen entsteht auf der Oberkante ein Einzugsradius, welcher die Kante schön abrundet. Auf der gengenüberliegenden Seite jedoch entsteht ein Grat, welcher je nach Material und Schmiermittel stärker oder schwächer ausfällt. Grundsätzlich empfiehlt sich eine Nachbearbeitung, um die Kanten zu brechen und so vor Schnitten und Verletzungen zu schützen.

Kratzfrei

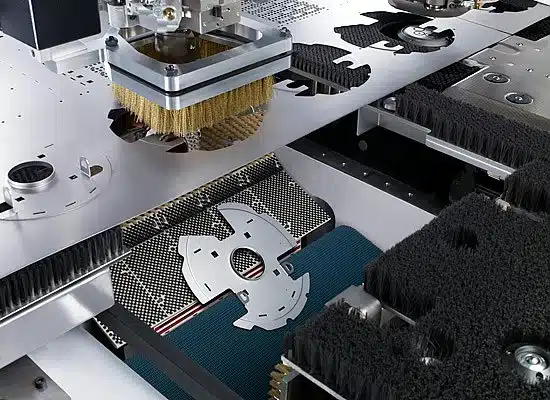

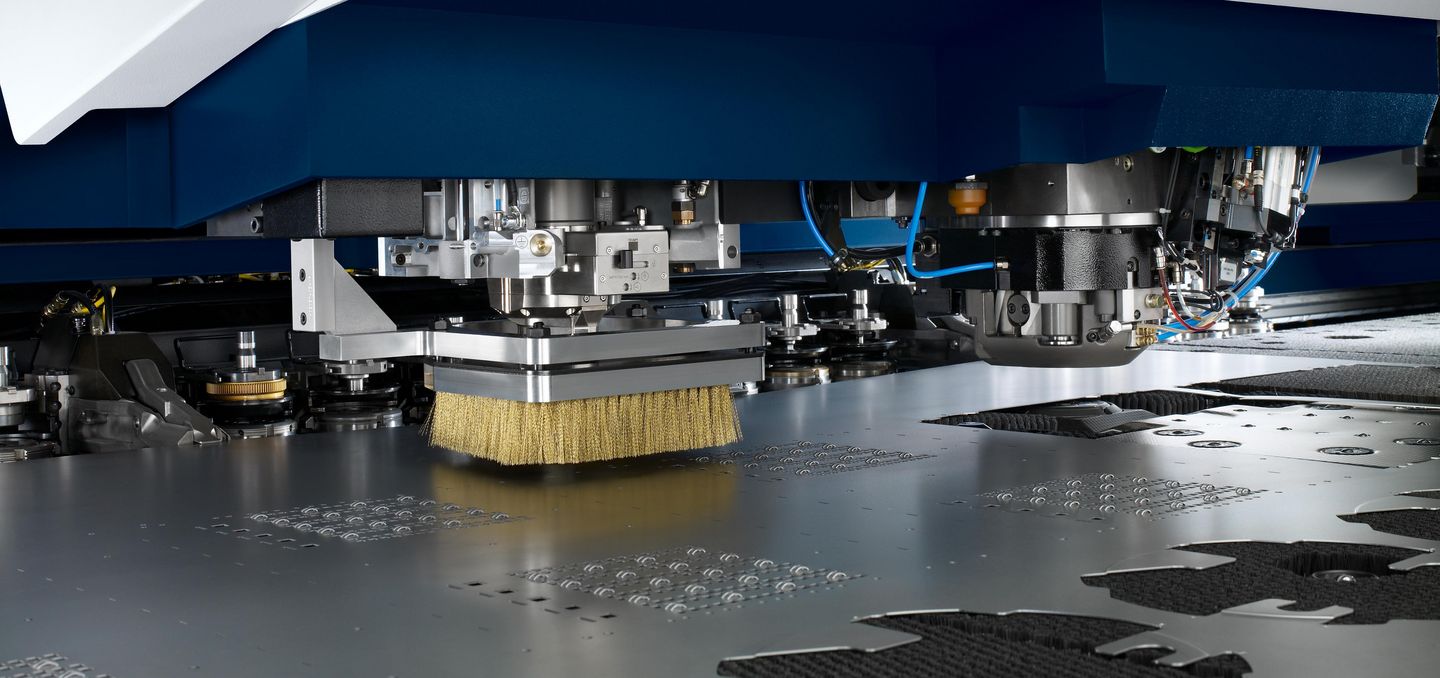

Dank des Bürstentisches kann die Blechoberfläche weitgehend kratzfrei gehalten werden. Eine komplett kratzfreie Oberfläche bedingt aber eine längere Bearbeitungszeit und damit höhere Herstellkosten.

Materialverzug

Bei einem hohen Zerstanzungsgrad (viele Löcher / Formen) kann ein Materialverzug des Bauteils entstehen. Bauteile ohne Umformungen können danach noch maschinell gerichtet werden. Es ist zu beachten, dass gestanzte Bauteile je nach Geometrie und Material nicht eine sehr hohe Ebenheit erreichen können.
Nutzen Sie die Vorteile von unseren 3 High-End-Kombimaschinen TRUMPF TruMatic TM7000. Teile mit Stanzkonturen fertigen wir auf unserer TruPunch 3000 – eine reine Stanzmaschine. So fabrizieren wir Einzelteile, sowie kleine und grosse Serien mit der kostengünstigen Stanztechnologie.

MASCHINEN

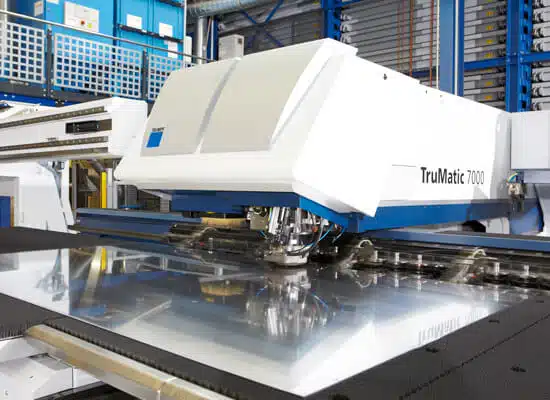

Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau
Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau
Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau
Laserkopf einer Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau

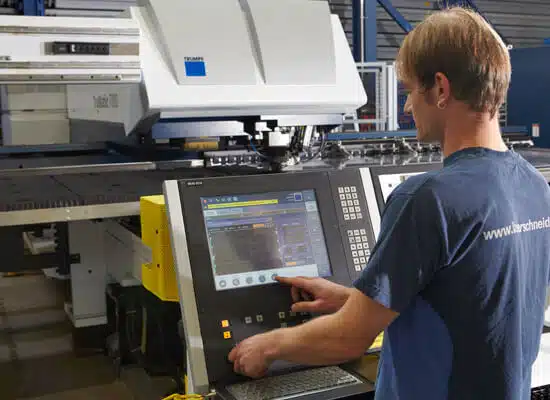

Steuerung Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau
Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau
Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau

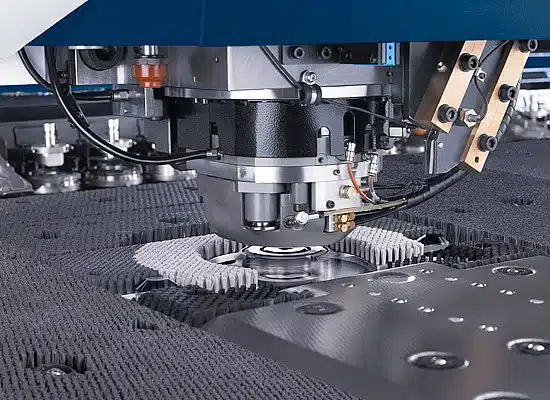

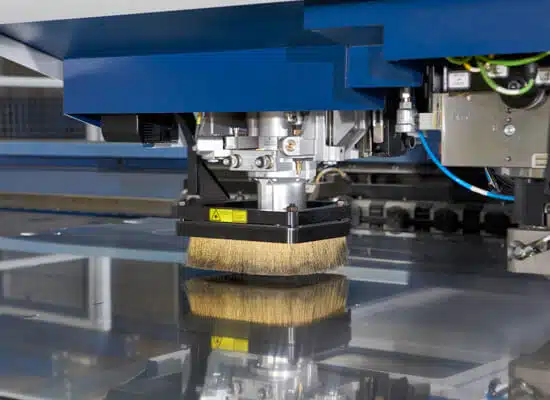

Stanzkopf einer Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau
Stanz-Laser Kombi Anlagen TruMatic7000 von Trumpf - 3 Anlagen im Einsatz bei Meyer BlechTechnik AG in Grosswangen und Brittnau

KOMBINIERTE STANZ-LASER MASCHINE TruMatic 7000
(3 Maschinen)

  • Schneidbereich: 3000 x 1500 mm / Leistung: 4000 Watt
  • Schneidleistung Stahl: 8 mm / Inox: 8 mm / Alu: 8 mm
  • Stanzkapazität: 220 kN / max. Hubfolge von 1200 1/min
  • Umformen, Gewinde schneiden, vollautomatische Beschickung mit Hochregallager
  • SortMaster Pallet für die vollautomatische Be- und Entladung
  • ToolMaster für den vollautomatischen Werkzeugwechsel
  • GripMaster für vollautomatisches Restgitterhandling

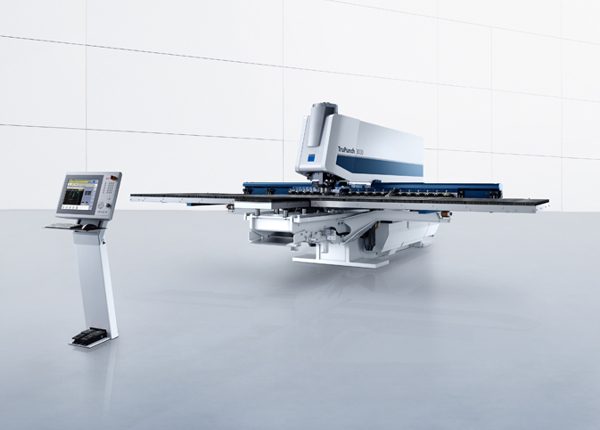

Moderne CNC-Stanz- oder Schneidmaschine zur Blechbearbeitung in hellem, sauberem Raum mit separatem Bedienpult.

STANZMASCHINE Trupunch 3000

  • Schneidbereich: 2500 x 1250 mm
  • Max. Blechdicke: 6 mm / Inox: 6 mm / Alu: 6 mm
  • Stanzkapazität: 180 kN
  • max. Hubfolge von 1000 1/min
  • Umformen, Gewinde schneiden, etc.
  • SheetMaster Compact für automatische Be- und Entladung

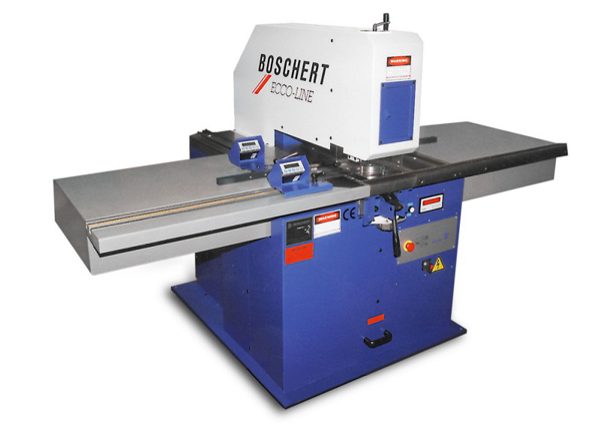

Boschert Econoline Blechbearbeitungsmaschine mit blauem Sockel, weißem Aufbau zum Stanzen oder Ausklinken, freigestellt.

STANZ MASCHINE Boschert Eccoline EL500

  • Stanzbereich: 1000 x 500 mm
  • Max. Blechdicke: 12 mm
  • Max. Stanzdurchmesser Ø 80 mm
  • Stanzkapazität: 280 kN
  • Umformen

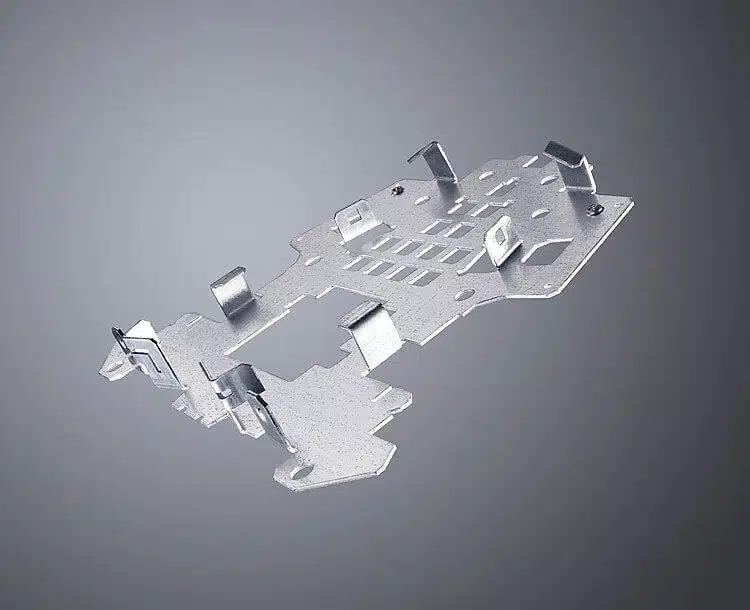

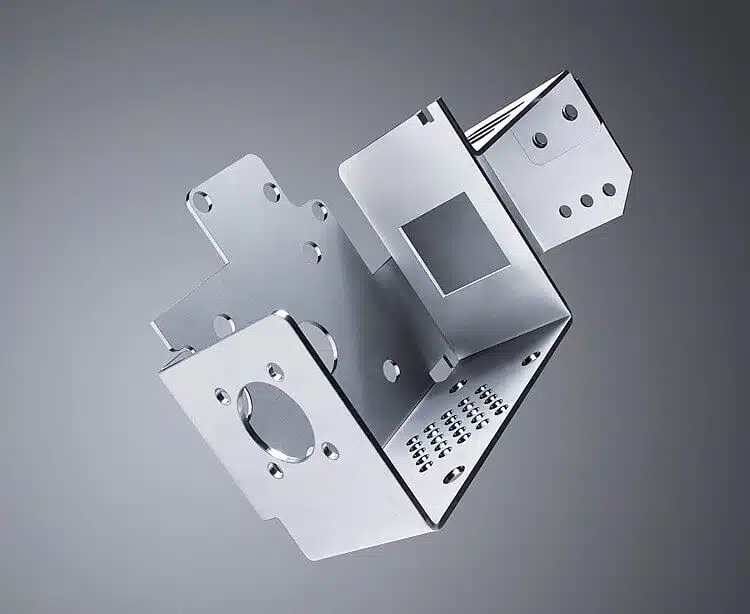

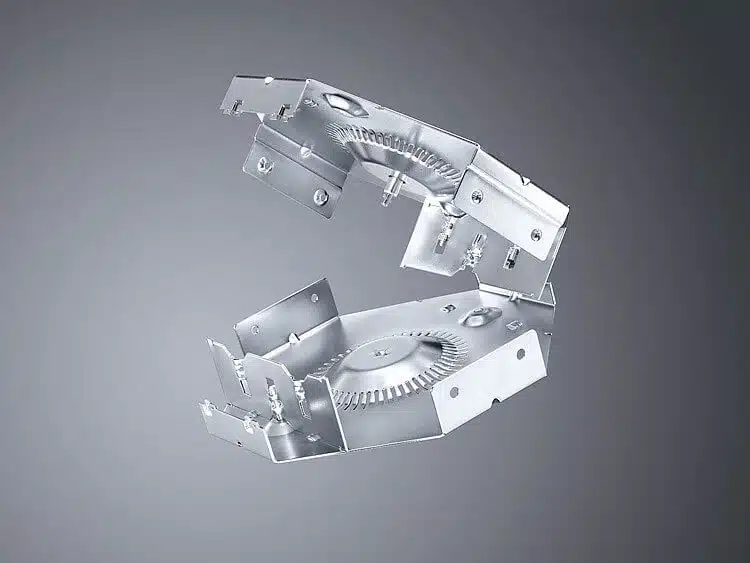

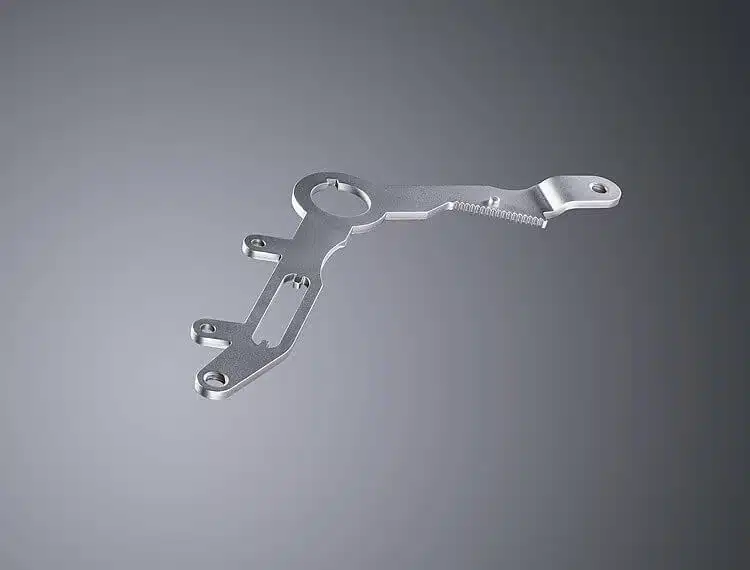

WERKSTÜCKE

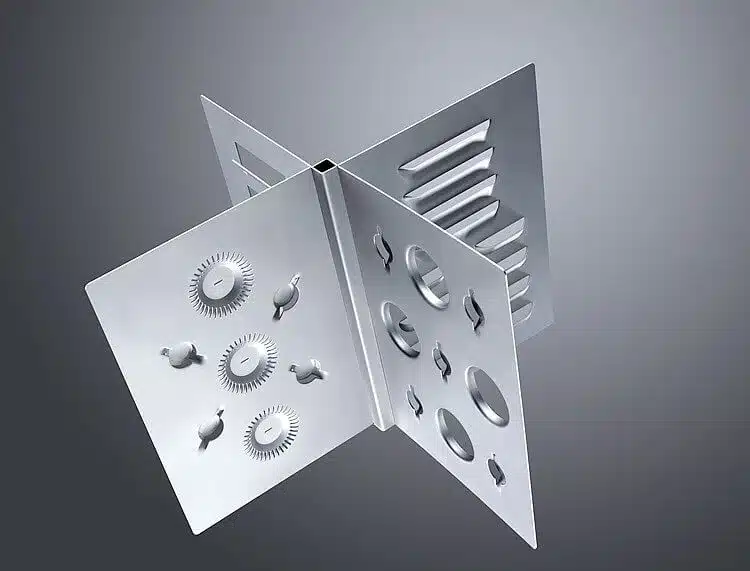

Flaches, metallisches Kreuzblechteil mit erhöhter Rundung und zwei Stehfalzen, Ausschnitten und Kerben auf grauem Verlaufshintergrund.

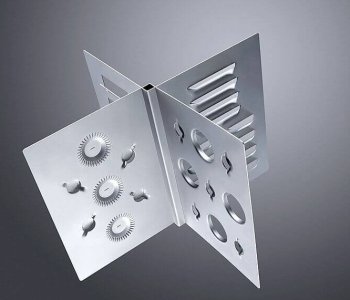

Vier Metallbleche mit Ausstanzungen, Zahnrädern und Bohrungen kreuzen sich X-förmig auf grauem Farbverlauf-Hintergrund.

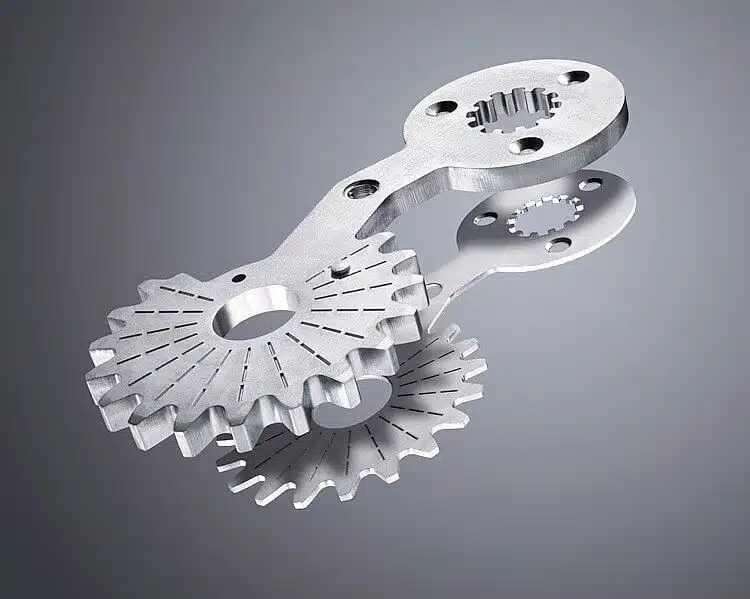

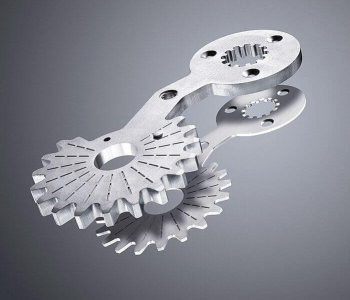

Zwei ineinandergreifende, silberfarbene Metallzahnräder an gelochter Blechplatte, Reflexionen auf glatter grauer Fläche.

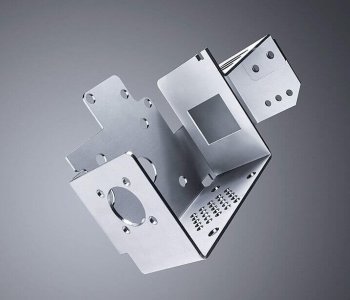

Präzise geschnittenes Blechbauteil mit Löchern und Abkantungen schwebt vor grauem Hintergrund, ideal für industrielle Montage.

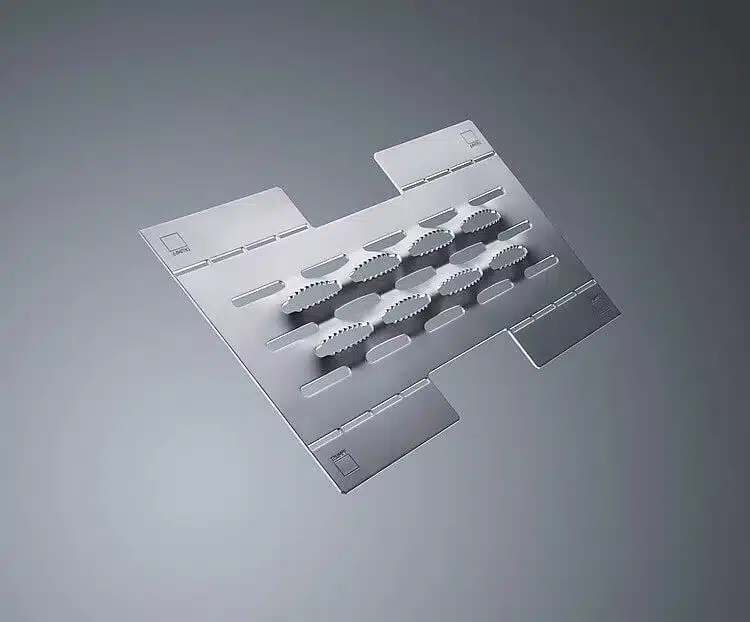

Ein flaches Blech mit rechteckiger Form, ovalen Prägungen in der Mitte und Ausstanzungen am Rand auf grauem Hintergrund.

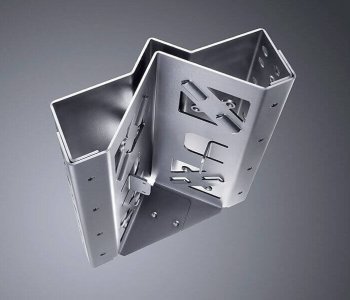

Nahaufnahme eines komplexen silbernen Blechwinkels mit Löchern, Abkantungen und Ausstanzungen vor grauem Hintergrund.

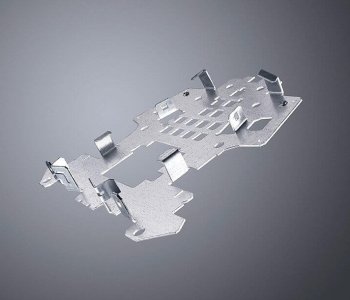

Ein metallisches, unregelmäßig geformtes Stanzteil mit Ausschnitten und Laschen auf grauem Farbverlauf-Hintergrund.
Flaches, metallisches Blechbauteil mit mehreren Bohrungen und Ausstanzungen, evtl. Halterung, auf grauem Farbverlauf-Hintergrund.

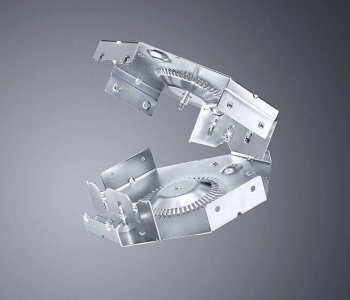

Ein metallisches Maschinenteil mit kantigen, ineinandergreifenden Elementen und Zahnradstruktur vor grauem Hintergrund.

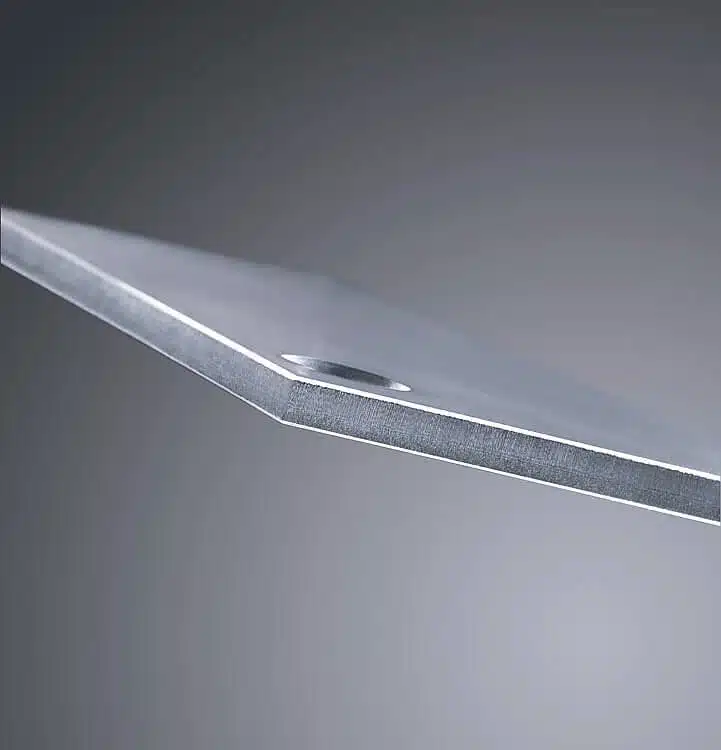

Detailansicht einer dünnen Metallblech-Kante mit Fase und Stanzloch, vor unscharfem grauem Hintergrund.
Ein Metallwinkel und zwei gelochte Blechplatten mit Ausstanzungen liegen auf grauem Verlauf, geeignet für mechanische Montage.

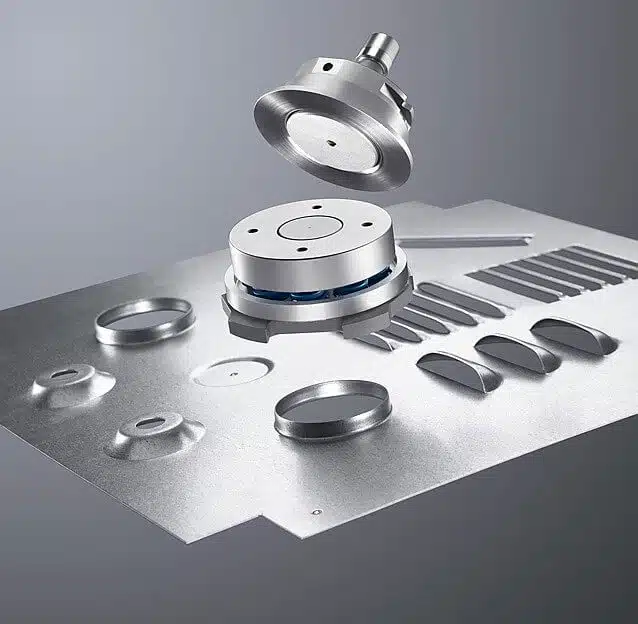

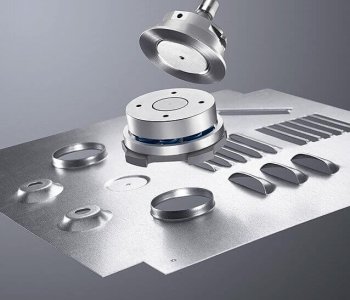

Ein Blech mit Ausschnitten liegt unter zwei runden Stanzwerkzeugen und zeigt den Prozess der Blechbearbeitung.

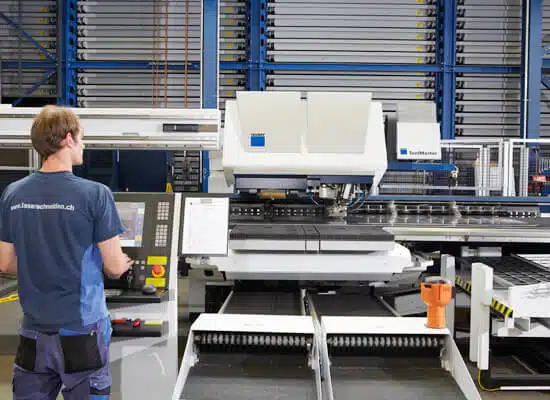

Hier unsere beiden Stanz-Laser-Kombis am Standort Brittnau – mit direktem Anschluss ans Hochregallager. So können nicht nur die Tafeln automatisch beladen werden, sondern auch die fertigen Teile bei Bedarf zurück gelagert werden.

Häufig gestellte Fragen:

Eine Stanz Laser-Kombimaschine vereint die blitzschnelle Stanztechnologie und den flexiblen Laserschnitt in einer Maschine. Beim Stanzen wird das Blech in einem Hub durchtrennt, wobei Formen erstellt und Aussenkonturen bearbeitet werden. Kombiniert mit dem Laser können Bauteile komplett auf einer Maschine hergestellt werden.

Die Maschine bearbeitet Baustahl, rostfreiem Stahl  und Aluminium bis 8 mm. Der Arbeitsbereich beträgt bis zu 3000 x 1500 mm.

Die Kombination ermöglicht die Erfüllung anspruchsvollster Anforderungen an Qualität, Produktivität und Flexibilität. Es sind einzigartige Umformungen und Gewindeschneiden in einem Schritt möglich. Zudem können mehr Bauteile komplett auf einer Maschine gefertigt werden.

Beim Stanzen entsteht an der Oberkante ein Einzugsradius, der die Kante abrundet, während auf der gegenüberliegenden Seite ein Grat entstehen kann, der je nach Dicke und Anforderung eine Nachbearbeitung erforderlich macht. Bei einem hohen Zersetzungsgrad kann es zu Materialverzug kommen, der jedoch maschinell gerichtet werden kann.

Eine leistungsfähige Automatisierung mit vollautomatischer Beschickung vom Hochregallager, SortMaster Pallet für die vollautomatische Be- und Entladung, ToolMaster für den vollautomatischen Werkzeugwechsel und GripMaster für vollautomatisches Restgitter Handling ermöglicht die Bearbeitung grosser Serien. All unsere Maschinen haben direkten Anschluss ans Hochregallager, wodurch die Tafeln automatisch beladen werden. Die Maschinen in Brittnau können die fertigen Teile bei Bedarf  ins Lager zurück lagern.
