Entgraten von Blechen - Optimale Oberfläche für Ihr Produkt

Schleifen

Für eine optimale Oberfläche werden Ihre Bleche mit der Breitbandschleifmaschine bearbeitet. Auf Ihren Wunsch können Ihre Teile maschinell entgratet oder geschliffen werden.

Auf Oberflächen von Blechteilen kann bei Bedarf ein dekoratives Schliffbild erzeugt werden. Das maschinelle Schleifen erzeugt ein sehr gleichmässiges und wiederholbares Resultat, während die manuelle Tätigkeit ungenauer und zeitintensiver ist. Wenn viel geschliffen werden muss, bedeutet dies, dass die Blechkanten zuvor stark entgratet werden müssen. Das dekorative Schliffbild ist jedoch nicht komplett identisch mit dem Schliffbild der geschliffenen Bleche ab Walzwerk. Leichte Unterschiede sind von Auge erkennbar. Wir können Stahl, Chromstahl sowie Aluminium mit einer Schleifkörnung von 80 bis 320 schleifen. Die maximale Werkstückbreite beträgt dabei 1350 mm bei einer maximalen Höhe von 200 mm.

Entgraten / Trowaliseren

Damit Ihre Werkstücke keine scharfen Kanten aufweisen, werden diese bei uns entgratet. Zudem wird durch das Entgraten z.B. auch eine bessere Haftung der Farbe um die Kante beim Pulverbeschichten gewährleistet. Dies erfolgt bei uns mithilfe diverser Entgratmaschinen oder falls erforderlich von Hand.

Das Entgraten kann maschinell oder auch manuell erfolgen. Auch hier gilt, dass das maschinelle Entgraten ein sehr gleichmässiges und wiederholbares Resultat erzeugt, während die manuelle Tätigkeit ungenauer und zeitintensiver ist. Grosse Radien können jedoch nur durch manuelles Entgraten erreicht werden.

Kleine Teile bis zu einer maximalen Diagonale von 315 mm können bei uns mithilfe der Trowalisiermaschine entgratet werden. Ihr Anwendungsbereich reicht vom Entgraten und Kantenverrunden bis zum Hochglanzpolieren hochempfindlicher Werkstücke.

Welche Technik steckt dahinter?

Schleifen

Wir sind mit diversen Schleifmaschinen ausgestattet, welche einen Trockenschliff oder einen Nassschliff erzeugen. Je nach Maschine kann die Bearbeitung der Werkstücke aus Edelstahl, Stahl oder Aluminium wahlweise an der Oberseite, der Unterseite oder beidseitig erfolgen. Mit unserer Langband-Schleifmaschine können wir Teile bis zu einer Grösse von 4000 x 1000 mm schleifen wobei die Bandführung manuell oder CNC gesteuert erfolgt. Dabei entsteht ein homogenes Schliffbild auf grossen Flächen sowie Schweissnähten.

Entgraten / Trowaliseren

Beim Entgraten werden die Kanten von Blechteilen mit Schleifscheiben, -bürsten oder -blättern mit einer Entgratmaschine oder manuell gebrochen.
Trowalisieren, auch Gleitschleifen genannt, ist ein Verfahren, bei welchem die Werkstücke mit vielen Schleifkörpern (Schleifsteine) zusammen in einem Behälter geschüttelt werden. Dabei entsteht eine sehr homogene, matte Oberfläche. Besonders geeignet für diese Technologie sind Bauteile mit sehr kleinen Konturen sowie auch geschweisste Teile. Mit diesem Verfahren kann auch die Oxydschicht entfernt werden. In der Trowalisiermaschine findet eine automatische Teileförderung, -reinigung sowie -trocknung statt.

Für eine optimale Oberfläche werden Ihre Bleche mit der Breitbandschleifmaschine bearbeitet. Auf Ihren Wunsch können Ihre Teile maschinell entgratet oder geschliffen werden.

Maximale Breite: 1350 mm, maximale Werkstückhöhe: 200 mm
Material: Stahl, Chromstahl, Aluminium
Korn: von 80 bis 320

MASCHINEN

Entgraten mit grosser Kantenverrundung bei der Meyer BlechTechnik AG in Grosswangen
Entgraten mit grosser Kantenverrundung bei der Meyer BlechTechnik AG in Grosswangen

WEBER PT-1350-DP6R2 ENTGRAT- UND SCHLEIFMASCHINE

  • Verfahren: trockene Bearbeitung
  • beidseitige Entgratung
  • Maximale Breite: 1350 mm
  • Arbeitsdicke: bis 100 mm
  • Material: Stahl, Edelstahl, Aluminium
  • Korn: von 80 bis 320
Zwei Mitarbeitende bedienen eine Entgratmaschine "42 Timesavers RB Series" und bearbeiten Blechzuschnitte, weitere Arbeiter im Hintergrund.
Timesavers 42 RB Entgrat- und Schleifmaschine mit Blech auf Förderband, grüne Signallampe leuchtet in Werkstatt.
Grosse rot-blaue Industriwalzen entgraten Blech schnell auf einem Förderband in der Metallbearbeitung.

Timesavers42-1600 WRB ENTGRAT- UND SCHLEIFMASCHINE

  • Verfahren: trockene Bearbeitung
  • Entgraten bis R2
  • automatisches Entzundern / Oxidschichtentfernung
  • Maximale Breite: 1600 mm
  • Arbeitsdicke: bis 100 mm
  • Material: Stahl, Edelstahl
  • Korn: von 80 bis 320
Eine Person mit blauen Handschuhen entgratet ein Blech an der Werkbank neben gestapelten Blechteilen in der Metallbearbeitung.

ERNST NEPTUN EBR1500 ENTGRAT- UND SCHLEIFMASCHINE

  • Verfahren: Nassbearbeitung​
  • Kantenverrundung: bis zu 0.5 mm
  • Maximale Breite: 1500 mm
  • Arbeitsdicke: bis 100 mm
  • Material: Stahl, Edelstahl, Aluminium
  • Korn: 80
  • ermöglicht automatisches Entzundern
Blechteile entgraten bei Meyer BlechTechnik AG in Grosswangen, Brittnau und Herzogenbuchsee

LISSMAC SBM-L1500 ENTGRATMASCHINE

  • beidseitige Entgratung und Kantenverrundung in einem Arbeitsprozess
  • Verfahren: trockene Bearbeitung
  • Maximale Breite: 1500 mm
  • Arbeitsdicke: 0.5 bis 50 mm
  • Material: Edelstahl, Aluminium
Maschinen-Nahaufnahme: schwarze Transportbänder, Metallrollen; Skizze zeigt Bandführungsstruktur und deren Bewegung.

LISSMAC SBM-L1000 ENTGRATMASCHINE

  • beidseitige Entgratung und Kantenverrundung in einem Arbeitsprozess
  • Verfahren: trockene Bearbeitung
  • Maximale Breite: 1000 mm
  • Arbeitsdicke: 0.5 bis 50 mm
  • Material: Edelstahl, Aluminium

LOEWER DiscMaster 4TD-1000 Kleinteile ENTGRATMASCHINE​

  • Minmale Teileabmessung: Ø 20 mm
  • Verfahren: Trockene Bearbeitung
  • Maximale Breite: 1000 mm
  • Material: Stahl, Edelstahl, Aluminium, verzinkte Bleche, folierte Bleche

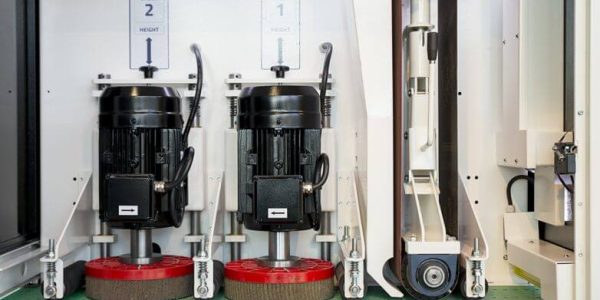

Nahaufnahme einer Industrieanlage mit zwei schwarzen Elektromotoren, roten Schleifbürsten und breitem Schleifband für Blechbearbeitung.
Nahaufnahme einer Q-FIN Entgratmaschine mit grünem Lochbandförderer für Blechbearbeitung und Oberflächenfinish.
Detailansicht einer Industrieanlage: Zwei Vertikalmotoren mit roten Bürsten, Blech-Förderband rechts für Blechbearbeitung.

Q-Fin F200 XL ENTGRAT- UND SCHLEIFMASCHINE​

  • Maximale Breite: 200 mm
  • Arbeitsdicke: bis 100 mm
  • Material: Stahl, Edelstahl, Aluminium
  • Minimale Teilegrösse: 20 x 20 mm (Vakuumsystem)
Blechteile entgraten bei Meyer BlechTechnik AG in Grosswangen, Brittnau und Herzogenbuchsee

GRINDINGMASTER TIMESAVERS SERIE 31 SCHLEIFMASCHINE

  • Verfahren: Nassbearbeitung​​
  • Maximale Breite: 450 mm
  • Arbeitsdicke: bis 200 mm
  • Material: Stahl, Edelstahl, Aluminium
  • Korn: von 80 bis 320

TIMESAVERS MANUAL GRINDER 1300 MANUELLE ENTGRATMASCHINE​

  • Kantenverrundung: bis zu 0.5 mm
  • Verfahren: Nassschliff
  • Maximale Breite: 1500 mm
  • Arbeitsdicke: bis 100 mm
  • Material: Stahl, Edelstahl, Aluminium
  • Korn: 80
  • ermöglicht automatisches Entzundern
Peitzmeier TWIN Langbandschleifmaschine mit Roboter im Einsatz bei Meyer BlechTechnik AG in Grosswangen

PEITZMEIER ROBOTER LANGBAND-SCHLEIFMASCHINE TWIN 3107

  • 6-Achsen Kurzarm-Roboter
  • Verfahren: Trockenschliff
  • Bandführung: manuell und CNC gesteuert
  • Material: Stahl, Edelstahl, Aluminium
  • Korn: von 24 bis 320
Ein Mitarbeiter bedient eine blaue Kuhlmeyer Entgrat- und Schleifmaschine, Backsteinwand und Lüftungsrohre im Hintergrund.
Ein Arbeiter entgratet ein Metallteil von Hand an der Produktionslinie, trägt Handschuhe und ein dunkelblaues Shirt.
Eine Person mit blauen Handschuhen entgratet und schleift ein Metallteil mit einem Handwerkzeug, Funken fliegen in der Werkstatt.

KUHLMEYER LANGBAND-SCHLEIFMASCHINE TYPE ZBS, ZWEIBAND

  • Verfahren: Trockenschliff
  • Bandführung: manuell und CNC gesteuert
  • Tischgrösse: 4000 x 1000 mm
  • Werkzeughöhe: bis 800 mm
  • Material: Stahl, Edelstahl, Aluminium
  • Korn: von 24 bis 320
  • mit manuellem Handlingsgerät ausgerüstet

WERKSTÜCKE

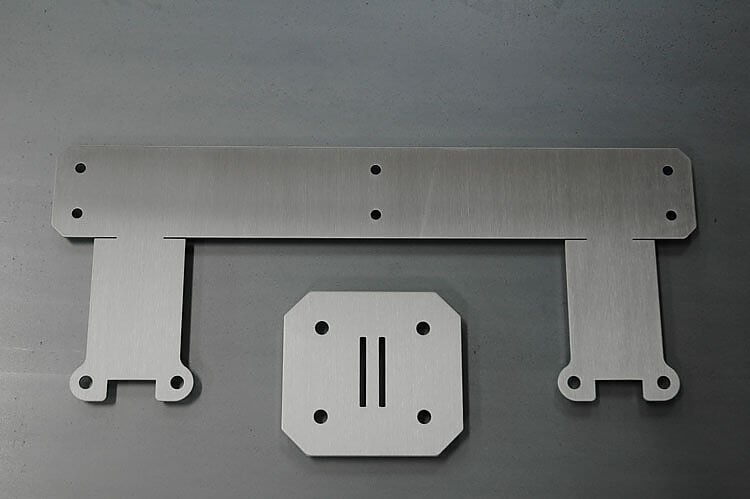

Blechteile entgraten bei Meyer BlechTechnik AG in Grosswangen, Brittnau und Herzogenbuchsee
Blechteile entgraten bei Meyer BlechTechnik AG in Grosswangen, Brittnau und Herzogenbuchsee
Blechteile entgraten bei Meyer BlechTechnik AG in Grosswangen, Brittnau und Herzogenbuchsee
Blechteile entgraten bei Meyer BlechTechnik AG in Grosswangen, Brittnau und Herzogenbuchsee
