Eckenformen - Ecken kaltumformen erspart das Schweissen

Als Ergänzung und alternative zum Abkanten biegen wir Rohre, Bleche und Profile für Ihre Baugruppen wir auf unseren Stierli-Biegemaschinen, egal ob horizontal oder radial.

Biegen:
Rohre, Bleche und Profile für Ihre Baugruppen biegen wir auf unseren Stierli-Biegemaschinen.
Die Teile können durch unsere beiden Maschinen horizontal sowie auch radial gebogen werden.

Kaltumformen

Ecken kaltumformen erspart das Schweissen von Ecken, was Ihnen grosse Kostenvorteile bietet. Mit der Technologie des Eckenformens können Ecken verschiedenster Geometrien direkt aus dem Material des Bauteils geformt werden. Ein Universal-Werkzeug erlaubt die völlig individuelle Fertigung der Ecken von z.B. Schaltschranktüren, Paneelen, Fassadenelementen, Abdeckungen, Fachböden, Verkleidungsteilen für Maschinen, LKW-Tankseitenteilen, Ofentüren etc. Ideal für ständig wechselnde Anforderungen auch bei geringen Stückzahlen.

Speziell zugeschnittene Bleche werden an den Ecken zu einer Ecke umgeformt. Dabei entsteht keine Naht, welche anschliessend noch verschweisst und verschliffen werden müsste. Auf der gleichen Maschine wird anschliessend überschüssiges Material weggeschnitten. Allfällige Gräte nach dem Abscheren können noch manuell entfernt werden.

Folgende Vorteile bringt das Eckenformen:

  • Hohe Wiederholgenauigkeit und Qualität der Ecke
  • Zeitersparnis und damit Reduktion der Herstellkosten
  • Ästhetisch sehr schön
  • Verschiedene Materialien, welche nicht geschweisst werden können (z.B. verzinktes Blech)


Welche Technik steckt dahinter?

Kaltumformen: Durch eine Mischung aus Tiefzieh- und Walzvorgang wird das Blech mit unserer Cornerformer-Multiflex in die gewünschte Form gebracht.

Rohre, Bleche und Profile für Ihre Baugruppen biegen wir auf unseren Stierli-Biegemaschinen, egal ob horizontal oder radial.

MASCHINEN

Bleche Umformen mit Biegemaschinen bei Meyer BlechTechnik in Grosswangen und Brittnau

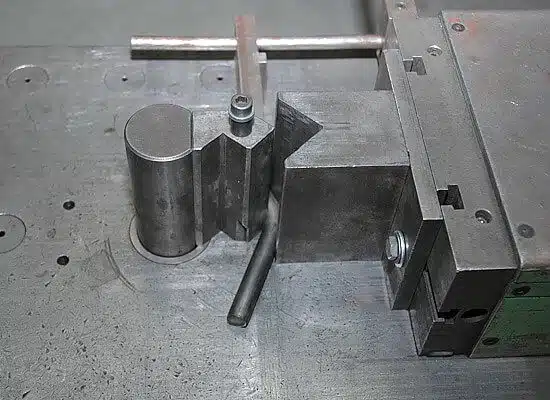

STIERLI-BIEGER RADIAL

  • Drehmoment (50 % ED): 2450 Nm
  • Biegescheibe Durchmesser: 390 mm
  • Biegeleistung flach (Fe 235): 50/20 mm
  • Biegeleistung rund (Fe 235): Ø 30 mm
Bleche Umformen mit Biegemaschinen bei Meyer BlechTechnik in Grosswangen und Brittnau

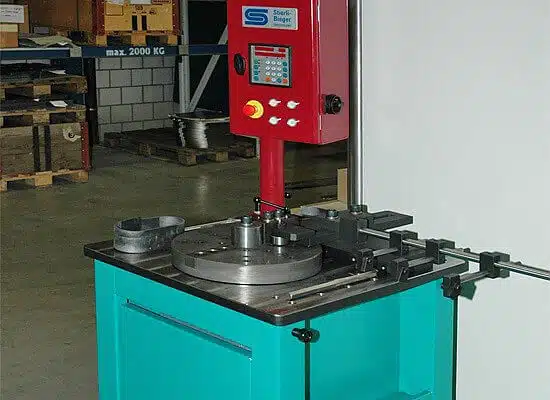

STIERLI-BIEGER RADIAL

  • max. Biegehöhe: 130 mm
  • max. Leistung: 20 to
