Profile und Rohre im Bau und Metallbau: 3D-Laserschneiden von Sonderprofilen wie IPE-Träger
In der modernen Bau- und Metallbranche spielen Profile und Rohre eine entscheidende Rolle. Besonders IPE-Träger, auch bekannt als IPE-Profile, sind aufgrund ihrer tragenden Eigenschaften unverzichtbar. Diese Träger werden häufig zur Verstärkung oder als Abstützung in Gebäuden eingesetzt, beispielsweise als Fenstersturz oder Wanddurchbruch. Obwohl sie weniger belastbar sind als H-Träger, bieten sie eine wirtschaftliche Lösung für viele Anwendungen.
Mit dem Fortschritt der Technologie hat sich auch die Art und Weise, wie diese essentiellen Komponenten bearbeitet werden, weiterentwickelt. An der Spitze dieser Innovation steht das 3D-Laserschneiden, eine Technologie, die Meyer Blechtechnik meisterhaft beherrscht. Diese fortschrittliche Methode ermöglicht es, komplexe Konturen und Winkel bis zu ±45° mit einer Genauigkeit von Zehntel Millimetern zu schneiden. Dadurch eröffnen sich völlig neue Möglichkeiten für massgeschneiderte Lösungen im Bau- und Metallsektor.
Meyer Blechtechnik, als ein führendes Unternehmen in der Blechbearbeitung, nutzt diese Technologie, um innovative und hochwertige Produkte für seine Kunden zu fertigen. Durch den Einsatz modernster 3D-Laserschneidanlagen können wir nicht nur Standardprofile, sondern auch komplexe Sonderprofile wie IPE-Träger präzise und effizient bearbeiten. Dies ermöglicht es uns, selbst anspruchsvollste Kundenanforderungen zu erfüllen und massgeschneiderte Lösungen für verschiedenste Projekte anzubieten.
In diesem Blogbeitrag werden wir tiefer in die Welt des 3D-Laserschneidens eintauchen, die Vorteile dieser Technologie beleuchten und zeigen, wie Meyer Blechtechnik diese innovative Methode einsetzt, um die Grenzen des Möglichen im Bau- und Metallbau zu erweitern.
Sonderprofile und IPE-Träger: Vielseitige Bauelemente im Metallbau
Sonderprofile sind speziell geformte Metallprofile, die in verschiedenen Formen und Grössen für spezifische Anwendungen im Bau- und Metallsektor eingesetzt werden. Zu den gängigsten Arten gehören Rundrohre, Quadratrohre, U-Profile und natürlich die IPE-Träger. Diese Profile zeichnen sich durch ihre einzigartige Geometrie aus, die ihnen besondere Eigenschaften in Bezug auf Stabilität, Gewicht und Belastbarkeit verleiht.
IPE-Träger, eine Abkürzung für «I-Profile europäischer Normung», sind eine spezielle Art von I-Trägern, die sich durch ihre schlanke Form und hohe Effizienz auszeichnen. Sie bestehen aus zwei parallelen Flanschen, die durch einen dünnen Steg verbunden sind, was ihnen ihre charakteristische I-Form verleiht. Diese Konstruktion ermöglicht es IPE-Trägern, hohe Lasten bei relativ geringem Eigengewicht zu tragen.
Die Normung dieser Profile wird auf europäischer Ebene vom CEN (Europäisches Komitee für Normung) erarbeitet und in Deutschland vom DIN (Deutsches Institut für Normung) umgesetzt. Zwei wichtige Normen in diesem Zusammenhang sind:
- DIN EN 10365: «Warmgewalzter U-Profilstahl, I- und H-Träger – Masse und Masse» (veröffentlicht im Mai 2017)
- EN 10034: Diese Norm bestimmt die Toleranzen für IPE-Träger
Die Einsatzgebiete von IPE-Trägern sind vielfältig:
- Im Hochbau dienen sie als tragende Elemente für Decken und Dächer.
- Bei Brückenkonstruktionen werden sie für die Hauptträger verwendet.
- In Industriegebäuden finden sie Anwendung als Stützen und Querträger.
- Im Maschinenbau werden sie für Rahmen und Gestelle eingesetzt.
IPE-Träger unterscheiden sich von anderen Trägertypen wie IPN (I-Profile mit Normflansch) oder HEA (Breitflanschträger) durch ihr optimiertes Verhältnis von Gewicht zu Tragfähigkeit. Dies macht sie besonders wirtschaftlich in vielen Anwendungen.
Die Technologie des 3D-Laserschneidens: Präzision für komplexe Konturen
Das 3D-Laserschneiden hat sich zu einer revolutionären Technologie für die Bearbeitung von Stahlprofilen wie IPE-Trägern entwickelt. Diese fortschrittliche Methode ermöglicht nicht nur eine hohe Präzision, sondern auch eine bemerkenswerte Effizienz bei der Herstellung komplexer Konturen und Winkel.

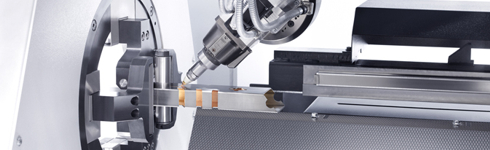

Funktionsweise des 3D-Laserschneidens
- Ein Hochleistungslaserstrahl trennt das Material mit extremer Genauigkeit.
- Dank computergesteuerter Bewegungsabläufe sind dreidimensionale Schnitte möglich.
- Gehrungsschnitte bis zu 45° können ohne Mehraufwand realisiert werden.
Vorteile gegenüber herkömmlichen Verfahren
Wie Meyer BlechTechnik hervorhebt, ersetzt das Rohrlasern mehrere Arbeitsschritte wie Sägen, Bohren und Fräsen in einem einzigen Prozess. Weitere Vorteile sind:
- Deutlich höhere Präzision als bei traditionellen Methoden
- Zeitersparnis, da weniger Arbeitsgänge erforderlich sind
- Saubere, schweissfertige Schnittkanten ohne Grate oder Verformungen
- Realisierung komplexer Geometrien in einem einzigen Durchgang
- Intelligente Steckverbindungen vereinfachen das Schweissen und erhöhen die Prozesssicherheit.
Anwendungen im Bau- und Metallbau
Die Anwendungsbereiche des 3D-Laserschneidens sind vielfältig und reichen von der massgenauen Anpassung von IPE-Trägern für spezifische Bauprojekte bis hin zur Fertigung komplexer Maschinenbauteile. Einige typische Anwendungen sind:
- Massgenaue Anpassung von IPE-Trägern für spezifische Projekte
- Präzise Ausschnitte für Verbindungselemente
- Optimierung der Materialnutzung durch effizientes Nesting
- Herstellung von Rahmenkonstruktionen und komplexen Maschinenbauteilen
Meyer BlechTechnik: Ihr Partner für Rohrlaserbearbeitung
Meyer BlechTechnik setzt modernste Rohr Lasertechnologie ein, um die Vorteile dieser Methode voll auszuschöpfen. Unsere Maschinen ermöglichen die Bearbeitung von Rohren und Profilen aus verschiedenen Materialien:
- Baustahl bis 14 mm
- Rostfreier Stahl bis 10 mm
- Aluminium bis 10 mm
- Kupfer bis 5 mm
- Messing bis 5 mm
Mit unserer automatischen Be- und Entladung Technik können wir auch grosse Serien effizient bearbeiten. Die durchschnittliche Durchlaufzeit beträgt 1,5 Wochen, aber auf Anfrage sind auch kürzere Termine möglich. Dank unserer zwei Rohrlaseranlagen können wir auch kurzfristig grössere Serien abwickeln.
Wichtiger Hinweis: Ungenauigkeiten im Profilstahl können die zu erwartende Genauigkeit beeinflussen. Für präzise Ergebnisse empfiehlt es sich daher, in qualitativ hochwertige Rohlinge zu investieren.
Das 3D-Laserschneiden eröffnet neue Möglichkeiten in der Stahlverarbeitung und ermöglicht die wirtschaftliche Fertigung individueller Bauteile. Besonders bei der Bearbeitung von IPE-Trägern, die häufig als tragende Elemente in Gebäuden, Brücken und Industrieanlagen eingesetzt werden, bietet diese Technologie erhebliche Vorteile.
Anwendungen im Bau- und Metallsektor: Vielseitigkeit des 3D-Laserschneidens
Das 3D-Laserschneiden eröffnet vielfältige Möglichkeiten im Bau- und Metallsektor, insbesondere bei der Bearbeitung von Profilen und Rohren. Meyer Blechtechnik nutzt diese Technologie, um massgeschneiderte Lösungen für verschiedene Anwendungen zu bieten:
Präzise Bearbeitung von Profilen und Rohren
- Bearbeitung von Baustahl bis 14 mm, rostfreiem Stahl bis 10 mm, Aluminium bis 10 mm, Kupfer und Messing bis 5 mm
- Realisierung von Gehrungsschnitten bis 45° ohne Mehraufwand
- Fertigung komplexer Geometrien in einem Arbeitsgang
Effiziente Serienfertigung
- Automatische Be- und Entladung Technik für grosse Serien
- Durchschnittliche Durchlaufzeit von 1,5 Wochen, kürzere Termine auf Anfrage möglich
- Zwei Rohrlaseranlagen ermöglichen die kurzfristige Abwicklung grösserer Serien
Vielseitige Einsatzbereiche
- Fahrzeugbau: Präzise Fertigung von Komponenten für den Fahrzeugbau
- Rahmenkonstruktionen: Herstellung komplexer Rahmenteile für verschiedene Industriezweige
- Maschinenbau: Fertigung von Sonder Profilen und Baugruppen für den Maschinenbau
Optimierte Schweissvorbereitung
- Intelligente Steckverbindungen vereinfachen den Schweissprozess
- Erhöhte Prozesssicherheit durch präzise vorbereitete Teile
Vorteile des Einsatzes von 3D-Laserschneiden bei Meyer BlechTechnik
Meyer Blechtechnik setzt modernste 3D-Laser Schneidtechnologie ein, um innovative und hochwertige Lösungen für ihre Kunden zu bieten:
Hochmoderne Anlagen und Kapazitäten
- Über 10 verschiedene Laseranlagen, darunter neueste Trumpf-Laserschneidanlagen
- Maximale Bearbeitungsgröße von 6000 x 2000 mm bzw. 4000 x 2000 mm
- Schneidleistung bis zu 24 kW für schnelles und präzises Schneiden auch dicker Werkstücke
Vielseitige Materialbearbeitung
- Bearbeitung von Stahl (0.5 – 40 mm), rostfreiem Stahl (0.5 – 50 mm), Aluminium (0.5 – 40 mm), Kupfer (0.5 – 16 mm) und Messing (0.5 – 12 mm)
- Spezielle Fähigkeiten wie automatische Schweißkantenvorbereitung und Senkungen beim Schneiden
Präzision und Effizienz
- Schnittgenauigkeit von ±0.1 mm je nach Material, Dicke und Geometrie
- Schnittspalt von 0.2 – 0.5 mm für präzise Konturen
- Maximale Schneidgeschwindigkeit von 70 m/Min, Positioniergeschwindigkeit über 300 m/Min
Innovative Technologien
- Einsatz von Faserlaser-Technologie für effizienteres und schnelleres Schneiden
- Möglichkeit zur Bearbeitung von Buntmetallen
- Doppelkopf-Technologie für höhere Produktivität bei Serien
Qualität und Nachbearbeitung
- Oxyd- und zunderfreie Schnittkanten ohne Nachbearbeitung
- Sofort schweiss fertige Schnittkanten, was Zeit und Kosten spart
Flexibilität und Kundenorientierung
- Beratung und individuelle Lösungen für Kundenprojekte
- Schnelle Bearbeitung von Einzelteilen bis hin zu grossen Serien
Fazit: 3D-Laserschneiden revolutioniert die Bearbeitung von Profilen und Rohren
Das 3D-Laserschneiden hat die Bearbeitung von Profilen und Rohren im Bau- und Metallbau grundlegend verändert. Diese innovative Technologie bietet zahlreiche Vorteile bei der Verarbeitung von Sonderprofilen wie IPE-Trägern:
- Präzision: 3D-Laserschneiden ermöglicht hochgenaue Schnitte mit Genauigkeiten im Zehntel Millimeterbereich, was bei komplexen Geometrien und Verbindungen entscheidend ist.
- Effizienz: Mehrere Arbeitsschritte wie Sägen, Bohren und Fräsen werden in einem einzigen Prozess zusammengefasst, was Zeit und Kosten spart.
- Flexibilität: Die Technologie erlaubt die Bearbeitung verschiedener Materialien und Profilformen, einschliesslich Rundrohre, Quadratrohre, offene Profile und IPE-Träger.
- Innovative Verbindungstechniken: 3D-Laserschneiden ermöglicht die Herstellung präziser Steckverbindungen, die den Montageprozess vereinfachen und Schweissarbeiten reduzieren können.
- Materialeffizienz: Durch optimierte Schneide Strategien wird der Materialverbrauch minimiert und Abfall reduziert.
Die Weiterentwicklung dieser Technologie eröffnet neue Möglichkeiten in der Konstruktion und Fertigung von Stahlbauten. Sie ermöglicht nicht nur effizientere Produktionsprozesse, sondern auch innovative Designlösungen, die zuvor nur schwer realisierbar waren. Mit der zunehmenden Verbreitung des 3D-Laserschneidens ist zu erwarten, dass sich die Bauindustrie weiter in Richtung vorgefertigter, präziser Komponenten entwickeln wird, was zu schnelleren Bauzeiten und höherer Qualität führen kann.
Fragen Sie uns an über unser Formular oder per Mail oder Telefon:
Herzogenbuchsee: herzogenbuchsee@mey-ble.ch
062 956 10 90
Buttisholz: buttisholz@mey-ble.ch 041 929 00 50 66
FAQs
IPE-Träger sind eine spezielle Art von I-Profilen, die sich durch ihre schlanke Form und hohe Effizienz auszeichnen. Sie bestehen aus zwei parallelen Flanschen, die durch einen dünnen Steg verbunden sind, was ihnen ihre charakteristische I-Form verleiht.
Diese Normen legen die Masse und Toleranzen für IPE-Träger fest, um sicherzustellen, dass die Profile den Anforderungen entsprechen.
Die Durchlaufzeit kann je nach Projekt variieren, jedoch beträgt die durchschnittliche Bearbeitungszeit bei Meyer BlechTechnik etwa 1,5 Wochen.
IPE-Träger sind eine spezielle Art von I-Profilen aus Stahl, die sich durch ihre schlanke Form und hohe Effizienz auszeichnen. Sie bestehen aus zwei parallelen Flanschen, die durch einen dünnen Steg verbunden sind, was ihnen ihre charakteristische I-Form verleiht. IPE steht für "I-Profile europäischer Normung".
IPE-Träger werden hauptsächlich in folgenden Bereichen eingesetzt:
- Im Industrie- und Gewerbebau
- Im Maschinen- und Anlagenbau
- Als tragende Elemente für Decken und Dächer im Hochbau
- Bei Brückenkonstruktionen als Hauptträger
- In Industriegebäuden als Stützen und Querträge
IPE-Träger bieten mehrere Vorteile:
- Optimiertes Verhältnis von Gewicht zu Tragfähigkeit, was sie besonders wirtschaftlich macht
- Flexibilität in der Gestaltung
- Ermöglichen eine schnelle und kostengünstige Bauweise durch Vorfertigung
- Leichter biegbar als IPN-Träger, was sie für bestimmte Anwendungen besser geeignet macht
- Ressourcenschonend, da sie überwiegend aus Schrott hergestellt und recycelbar sind
Für den Bau sind verschiedene Profile und Rohre relevant:
- IPE-Träger und andere I-Profile
- Rundrohr (Durchmesser 30-115 mm)
- Rechteckrohr (10x40 - 50x130 mm)
- Quadratrohr (25x25 - 90x90 mm)
- Spezialprofile mit Profilhöhen bis 140 mm und -breiten bis 300 mm
- Verzinkte Stahlrohre und -profile für erhöhten Korrosionsschutz
- Hohlprofile für gute Schweißbarkeit im kaltverformten Bereich
Diese Profile und Rohre werden in verschiedenen Bereichen des Bauwesens eingesetzt, wie im Schalungsbereich, Fassaden-, Hallen- und Innenausbau, sowie in der Verkehrstechnik, Solartechnik und im Gerüstbau.
